Rectificaciones In-Situ de Motor
Contamos con equipo necesario para realizar el servicio de rectificado in- situ, en el menor tiempo posible, cuando el tiempo es corto y poca la accesibilidad.

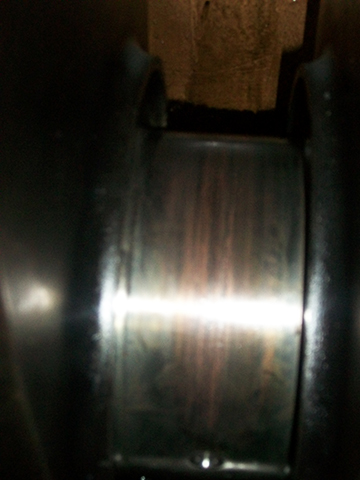

Rectificado de Cigüeñal In-situ
 |
Evaluación de daños. |
|
Inspeccion de Diámetros máximo y mínimo, forma cónica y el desgaste puño de cigueñal. |
|
|
 |
|
La comprobación de la dureza del cigüeñal, pernos de amarre, contrapesos. |
|
Grado de desgaste en cada uno de los puños del cigueñal. |
|
Completar ensayos no destructivos mediante partículas magnéticas y la lámpara ultravioleta para detectar grietas de calor tanto en la superficie y la superficie de los puños. |
|
Las exhaustivas pruebas y elaboración de perfiles de puntos duros y blandos. |
|
Pisadas y evaluaciones de puño de cigüeñal–túnel de bancada. |
|
Proceso de rectificado
Con el empleo de una máquina de cabezal orbital el cual gira alrededor el puño, rectificando las diferencias de medida, ralladuras o hendiduras originados por agentes externos, se consigue las medidas uniformes, para la solicitud de cojinete súper o hecho a medida.
Tolerancias geométricas de acuerdo a norma de fabricación y diámetro del puño.
| Ovalamiento: |
0.0015 - 0.04 |
| Paralelismo Cilíndrico: |
0.005 – 0.015 |

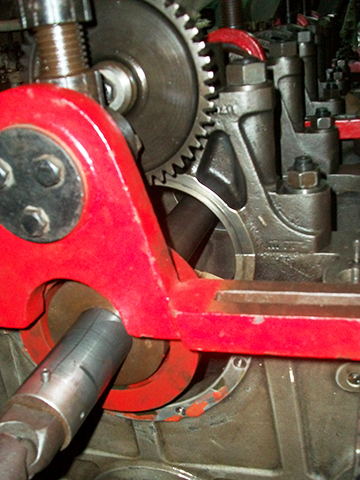

Barrenado de túnel de bancada

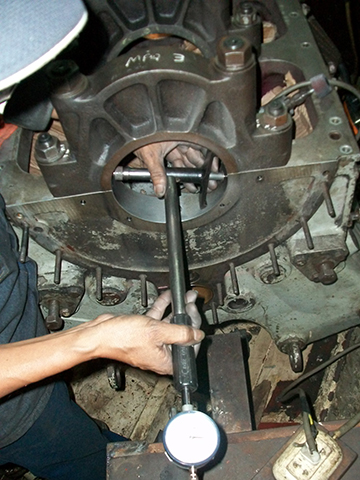

Evaluación del tunel de bancada, verificación de la concentricidad, linealidad, rectitud , localización de posibles daños provocados por voladuras de biela, sobre calentamiento.
Inspección partículas magnéticas–tintes penetrantes

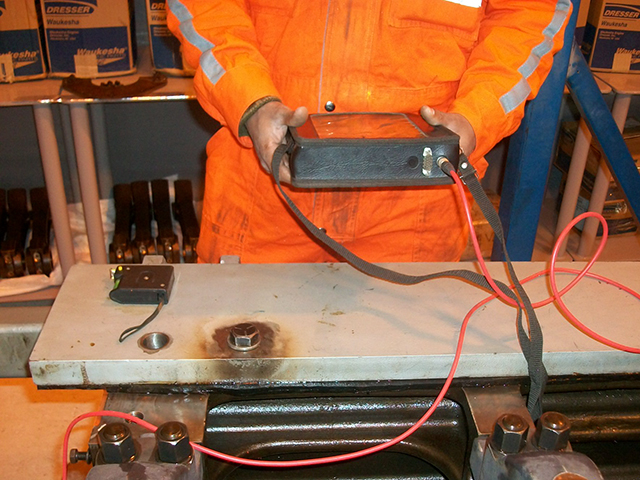

Adicionalmente el control de alineamiento láser que verifica, rectitud, planitud y perpendicularidad con resolución de hasta 0.001. |
|
|
|
